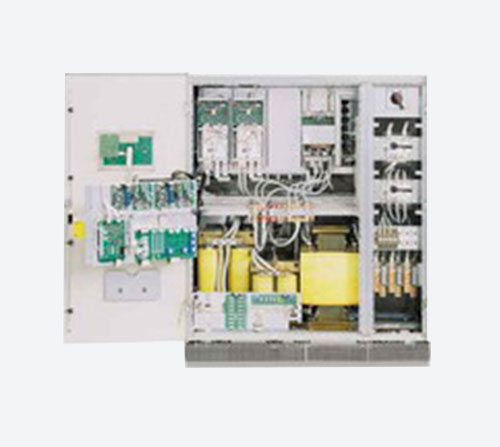

不間斷電源（UPS）

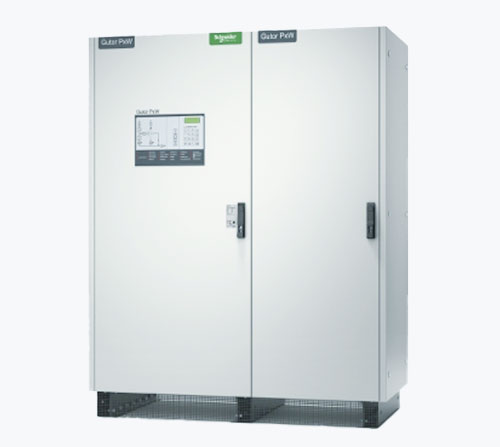

GUTOR公司生產的PXW系列UPS設備是核電級別的UPS不間斷電源設備，針對核電廠的需求設計，采用晶閘管控制整流器和IGBT-PWM逆變器的工業在線雙轉換UPS系統，主要為電力電子設備提供不間斷的電力供應，可以在核電廠環境中長期、可靠地運行。

GUTOR公司生產的PXW系列UPS是具有高度靈活的核工業級IGBT逆變器，產品通過核級鑒定，額定容量可達750KVA（更高容量可以定制），并通過了惡劣環境條件以及地震條件的測試。

上一頁
下一頁

不間斷電源（UPS）特點

結構堅固，防護性好

GUTOR UPS不間斷電源柜體采用堅固的機械設計，滿足更高的IP防護等級，柜內空間大，散熱容易，適應負載狀態。

環境適應性強

GUTOR UPS不間斷電源控制線路與電子功率單元屏蔽，冷卻風只經過功率器件的散熱器，不經過電子器件和控制線路，在灰塵較多、污染較嚴重的環境中仍可正常使用。

過載能力強

UPS設備的電磁器件，功率元件具有更高的容量，使額定負載運行于器件安全的范圍內。

并聯系統全冗余，提高可靠性

GUTOR UPS不間斷電源電源系統是冗余的，兩個獨立電源板，由市電、旁路、電池供電，如果電源之一或其輸入出現故障，將會自動告警，且不影響系統正常運行。

提高效率和節能

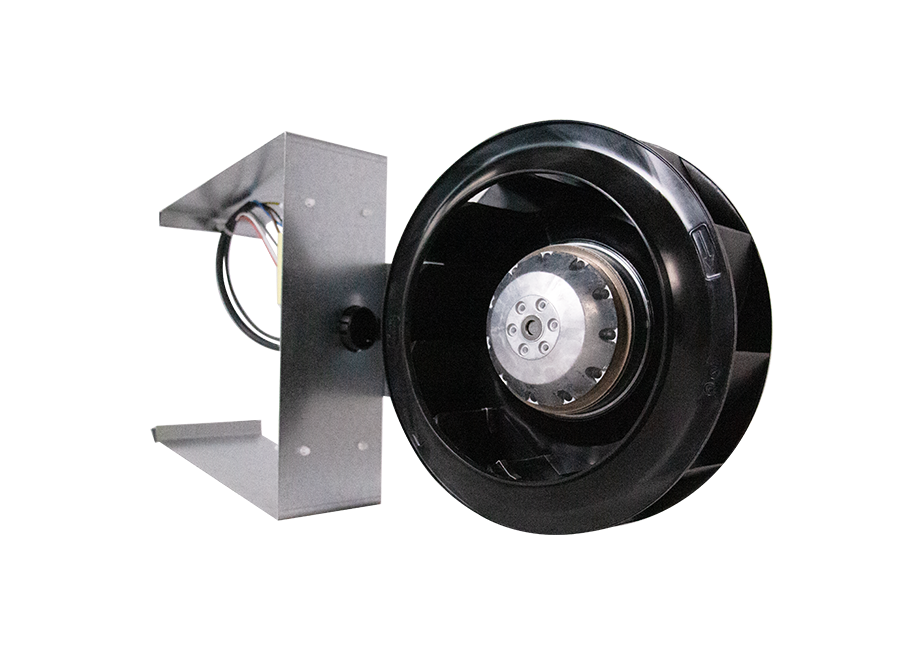

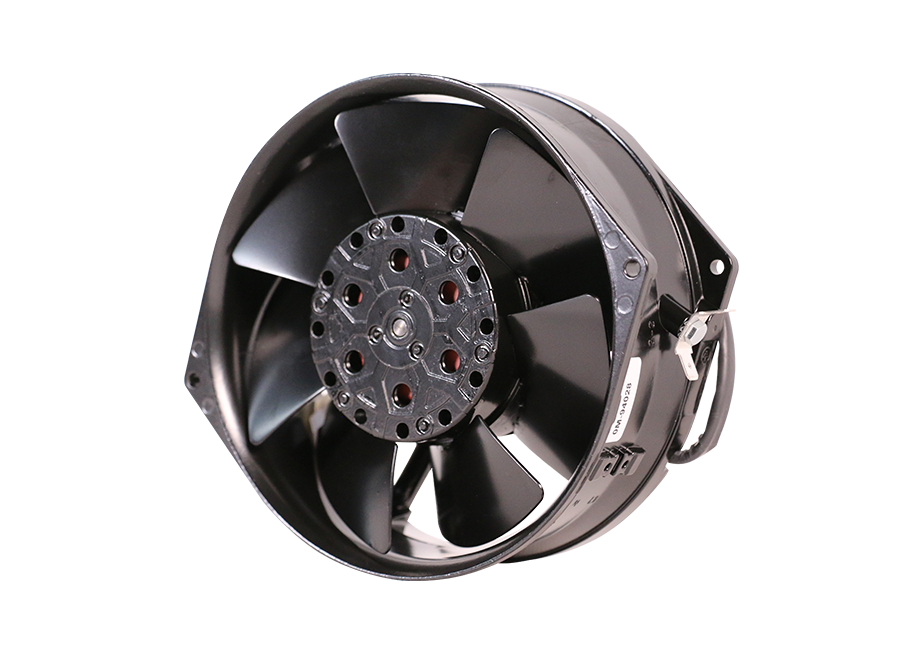

GUTOR UPS不間斷電源通風系統風扇冗余配置，智能化風速控制，低噪音長壽命的風扇可以在不關機的情況下更換。

以人為本的設計，便于維護

GUTOR UPS不間斷電源采用模塊化設計，便于維護，進線斷路器、各種開關等裝于單獨的隔離間內，確保維護、操作人員的安全。

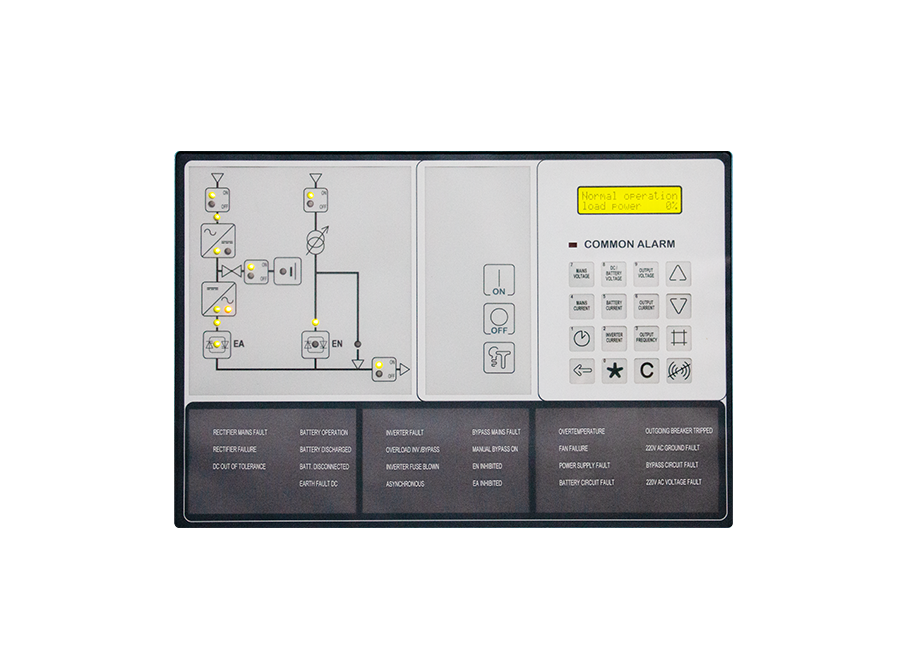

智能診斷，便于管理

GUTOR UPS不間斷電源可實時、智能地進行故障診斷，并能按時間和日期進行事件記錄，便于做好設備的維護工作。

UPS相關資訊

• 新聞動態

30 10 月 2024

不間斷電源（UPS）產品優勢

靈活性高

采用獨立模塊，充電器和逆變器大小可根據客戶需求定制，滿足客戶多元化需求。

?

核級認證

設備的鑒定嚴格按照IEEE、RCC-E、IEC及美國西屋等鑒定標準進行，降低故障風險。

?

可靠性驗證

平均無故障間隔時間（MTBF）長，超過20000套系統正常運行，產品穩定性強。

?

適應性強

適應于各種惡劣的物理環境與復雜的電氣環境，為工業負載提供高質量的電能。

不間斷電源（UPS）應用領域

核電站(NPP)

石油天然氣 、石化

發電，包括傳輸和分配

化工

其他工業用途

Nuclear power plant project cases

核電站項目成功案例（部分）

• 核電站項目

• 華龍一號福清核電站 5-6號機組
• 巴基斯坦卡拉奇核電站2-3號機組
• 漳州核電站1-2號機組
• 海南昌江核電站 1-2 號機組
• 福清核電站1-4號機組
• 秦山核電站一廠、二廠、三廠
• 方家山核電站1-2 號機組
• 廣東臺山核電站1-2 號機組
• 石島灣高溫氣冷核電站

• 核電站項目

• 田灣核電站1-8號機組
• 徐大堡核電站3-4號機組
• 巴基斯坦恰?，敽穗娬?-4號機組
• 遼寧紅沿河核電站 1-6號機組
• 福建寧德核電站 1-4 號機組
• 廣西防城港核電站 1-2 號機組
• 浙江三門核電站 1-2 號機組
• 山東海陽核電站 1-2 號機組

• 核反應堆項目

• 中國原子能院的新堆、快堆
• 清華大學高溫堆、清華大學低溫堆
• 四零四廠的試驗堆、后處理、MOX
• 八二一廠的試驗堆
• 中國核動力研究院（一院）的試驗堆
• 中國工程物理研究院（九院）的試驗堆
• 法國ITER國際熱核實驗反應堆
• 原子能院LX項目

Industrial power projects cases

工業電力項目成功案例（部分）

• 華電集團

• 華電國際鄒縣發電廠
• 華電國際十里泉發電廠
• 華電國際青島發電廠
• 華電淄博熱電有限公司
• 華電淄博熱電有限公司
• 華電濰坊發電有限公司

• 華能集團

• 華能國際電力股份有限公司玉環電廠
• 華能沾化熱電有限公司

• 國家能源集團

• 國電電力天津國能盤山發電有限責任公司
• 國能河北滄東發電有限責任公司
• 國能河北衡豐發電有限責任公司
• 安徽國能蚌埠發電有限公司
• 蚌埠國能龍?jiān)喘h(huán)保有限公司

• 大唐集團

• 大唐國際發電股份有限公司張家口發電廠
• 內蒙古大唐國際托克托發電有限責任公司
• 廣東大唐國際潮州發電有限責任公司
• 天津大唐國際盤山發電有限責任公司
• 大唐華銀電力股份有限公司耒陽分公司

不間斷電源（UPS）產品參數

UPS輸入?yún)?shù)
UPS直流系統參數
UPS輸出參數
UPS的環境參數
UPS輸入?yún)?shù)

不間斷電源（UPS）輸入?yún)?shù)如下：

• 工作電源輸入：AC380V-15% ～ +10%
• 備用電源輸入：三相AC380V±10%
• 單相：AC220V±10%
• 直流電源輸入：DC220V±25%
• 頻率：50HZ±6%
• 頻率：50HZ±0.5/1/2/4/6/8%

*系統輸入電壓可選

UPS直流系統參數

不間斷電源（UPS）直流系統參數如下：

• 額定直流電壓：DC220/110V
• 整流器穩壓精度： ≤±1%IU特性
• 整流器穩流精度： ≤±2%
• 充電電壓范圍
• 100%-125%可編程
• 電流充電電流：10%-20%整流器輸出額定電流
• 升壓充電時間：1～24小時可編程
• 非免維護電池可選初充電

UPS輸出參數

不間斷電源（UPS）輸出參數如下：

• UPS輸出參數
• 輸出電壓精度： 靜態≤±1%
• 動態負載變化0%-100%，≤±4%
• 恢復時間≤25ms
• 過載能力： 200%額定值，≥100ms
• 150%額定值，≥1分鐘
• 125%額定值，≥額定值，≥10分鐘
• 105%長期運行
• 輸出頻率： 50HZ
• 頻率精度： 靜態≤0.1%(內部頻率，不同步)
• 輸出波形： 正弦波，最大失真≤±3%
• 同步范圍： ±0.5%(±0.5/1/2/4/6/8%可編程)
• 負載功率因數： 0.4滯后～0.9超前
• 允許的負載峰值因數：5：1

*系統輸入電壓可選

UPS的環境參數

不間斷電源（UPS）的環境參數如下：

• 運行環境溫度：-10～+40℃(其它可選)
• 海拔： 額定負載1000米不降容
• 噪音： <65dBA(依賴型號)
• 顏色： RAL7032v
• 安全： EN50091-1，CE標志
• 效率： 85～93%依賴型號、直流電壓及配置
• 儲存環境溫度：-20～+70℃
• 允許空氣溫度：<95%(無凝露)
• 性能試驗： 按照IEC60146，IEC62040-3
• 防護等級：電磁兼容： EN50091-2，CE標志
• 冷卻： 強迫風冷

不間斷電源（UPS）相關產品

不間斷電源（UPS）

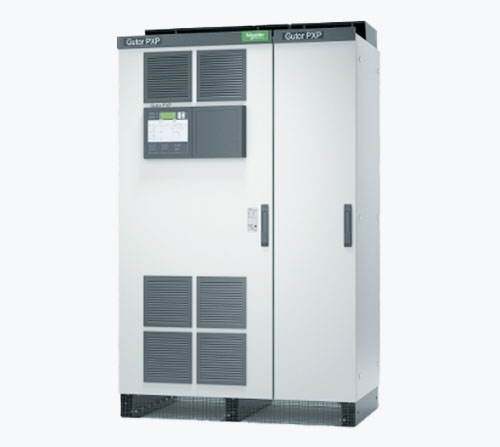

工業充電器(CHARGER)

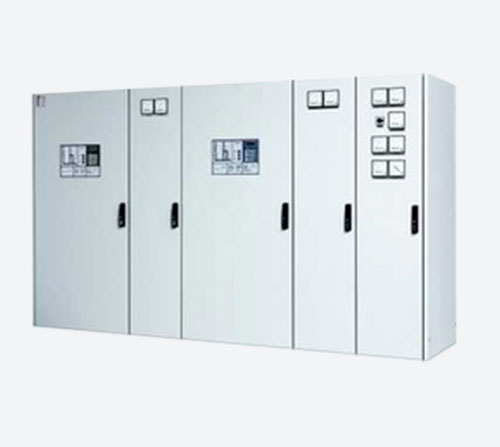

工業逆變器(INVERTER)

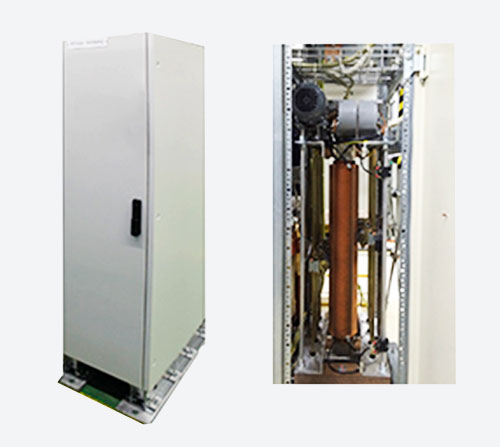

旁路柜（BYPASS）

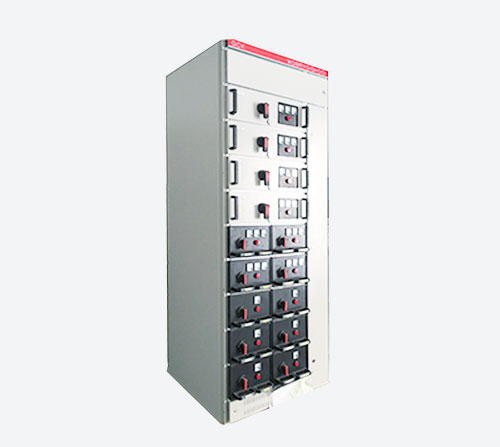

配電屏（DISTRIBUTION）

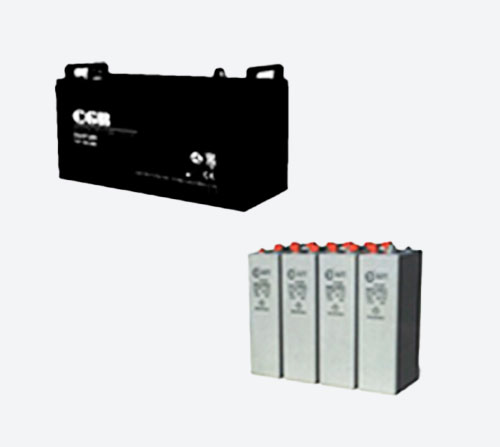

蓄電池（BATTERY）
